▌一、产品概述

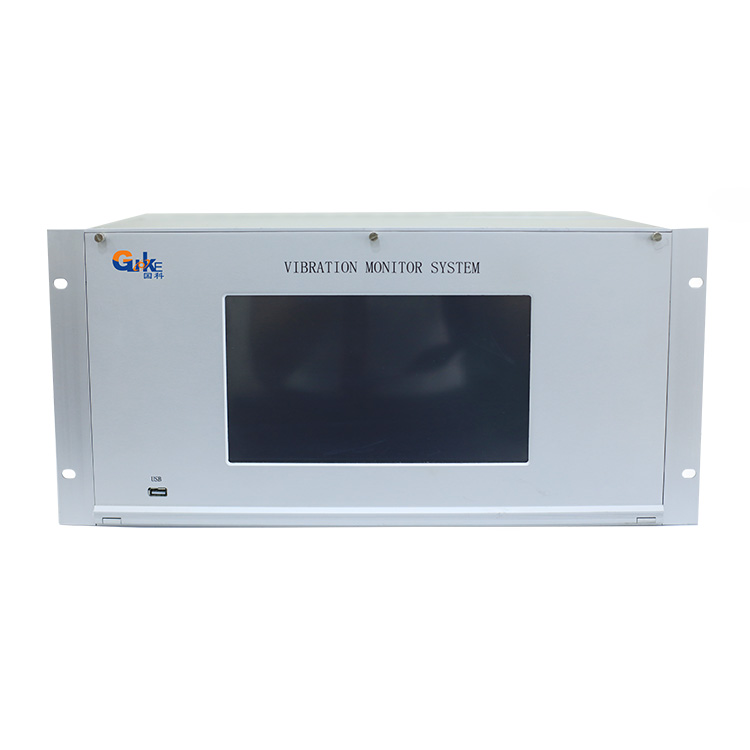

振动与摆度是评定机组运行质量的重要指标，是影响水轮发电机组安全运行的重要参量。ZDK2000型机组振动/摆度监测装置是以单片机为核心处理的双通道智能数字化仪表。该仪表与电涡流位移传感器相连接可在线监测水轮发电机组主轴X、Y方向的径向振动；与低频振动传感器相连接可在线监测垂直和水平两个通道的振动。该仪表具有双通道数字显示、模拟量和开关量输出。

▌二、产品特点

1、以单片机为核心处理器的双通道智能数字化仪表；

2、按键选择振动/摆度监测方式；

3、双通道与显示量程相对应的标准模拟量信号输出；

4、具有断电记忆、参数自动保护功能；

5、提供报警状态显示和常开接点输出，双通道两级报警值可单独设定，采用两个通“或”逻辑高值报警方式。

▌三、规格参数

测量范围：0~1.00mm（摆度为X或Y方向的对称位移）

测量精度：±0.01mm

显示方式：双通道3位数码管显示

报警设定：两级报警输出（量程范围内任意设定）
信号输出：4~20mA（负载电阻=525）

频率响应：0.5Hz~250Hz

灵敏度：5V/mm（或2.5V/mm）

工作电源：AC220V±10%  50Hz

使用环境：温度：0~45℃；相对湿度≤90%

输入信号：振动监测-接收两个通道（水平或垂直）振动传感器信号

                  摆度监测-接收两个通道（X或Y）电涡流传感器信号
