▌产品概述

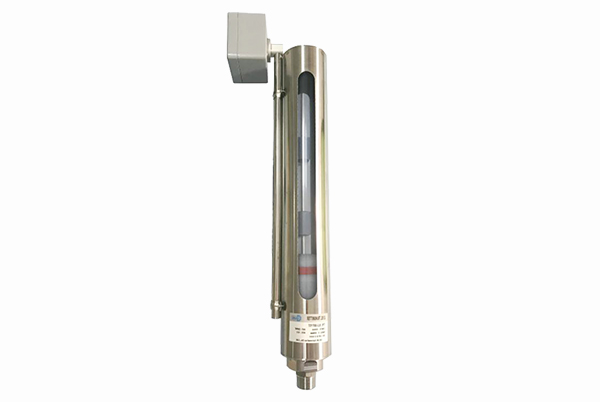

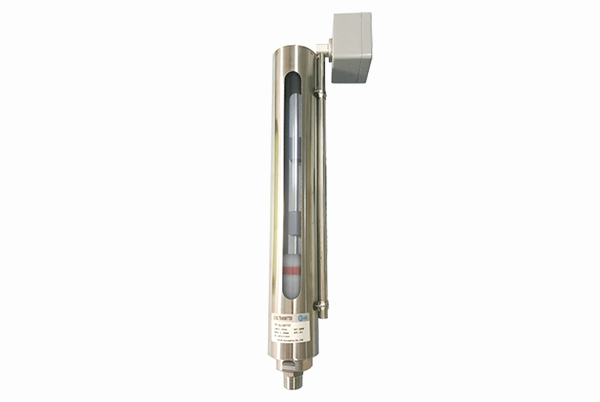

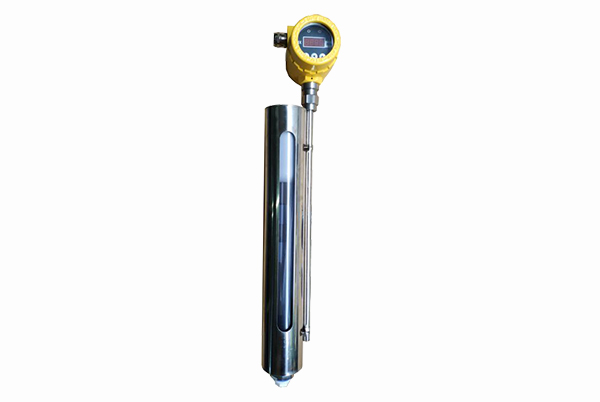

YWK石英管液位信号计安装方式为旁通管螺纹侧装，适用于常温、常压介质的液位测量。玻璃管观察窗可选配刻度尺作为标示，更能准确直观读出当前液位。

▌工作原理

YWK石英管液位信号计通过侧装或顶装与介质相通，在液位计外部加装液位开关及液位变送器，将磁单元置于浮球内部或通过顶杆与浮球项链，磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单元随液位变化时，磁记忆开关在对应液位点动作；同时液位传感器在磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20mA电流信号输出。

▌主要技术参数

本体：

测量范围：150~1000mm

工作压力：常压

安装方式：G3/4内螺纹或法兰

本体材质：304不锈钢

介质密度：0.8~1.0g/cm³

介质粘度：≤0.4Pa.s

环境温度：-20~85℃

介质温度：-20~100℃

磁记忆开关

接点类型：SPDT开、闭接点输出

接点容量：30W/125VAC

绝缘阻抗：常温下≥100MΩ

外壳材质：铝合金

工作温度：-20~85℃

防护等级：IP67

变送器

测量范围：150~1000mm

分辨率：5mm

精确度：±1%F·S

工作电压：DC12~30V

输出信号：4~20mA,负载阻抗≤500Ω

接线盒材质：铝合金

杆径材质：不锈钢

环境温度：-20~85℃

防护等级:IP65
