▌一、产品概述

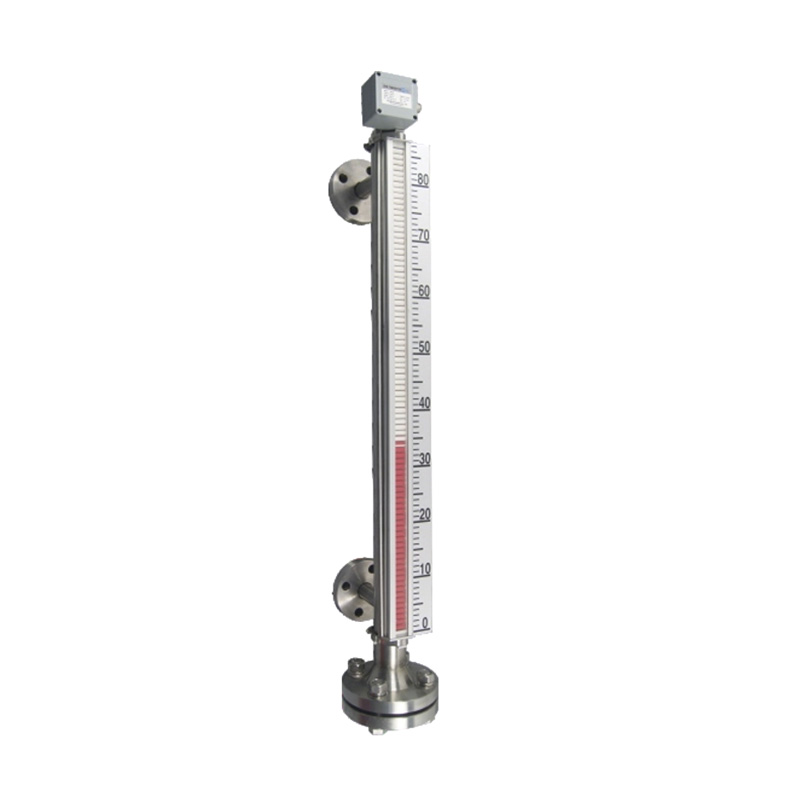

JYF系列磁翻板液位计是以磁浮子为测量元件，经磁系统耦合将容器中被测介质的液位传至指示器以清晰地显示被测液体的高度。其基本型为现场指示液位并配有液位报警记忆开关，可实现元距离液位上下限二位，上上、上、下、下下限四位报警。基本型与磁致伸缩液位变送器配合，实现液位的远传、监测与控制。结构简单，坚固可靠，运行稳定。

▌二、产品应用

本产品主要用于水电站机组油槽油位测量，油盆油位、漏油箱、回油箱、调速器油包等场合的油位测量、显示、报警、远传。

▌三、技术参数

整机技术参数：

测量范围：200~15000mm

准确度：±10mm

翻柱直径：10mm

工作压力：标准型≤2.5MPa

                超高压性≤20MPa@20℃

                液化气型≤4.0MPa

                UPVC≤1.0MPa

介质密度：≥0.45g/cm³

介质温度：标准型：-20℃~150℃

                 高温型：≤400℃（根据压力变化确定）

                 液化气型：-40~50℃

                 UPVC：-20℃~60℃

介质密度差：0.15g/m³（测量界面）

介质粘度：≤0.4PaS

环境振动：频率≤25Hz,振幅≤0.5mm

跟随速度：≤0.08m/s

连接法兰：符合HG 20592-2009标准（默认），可按要求定制。

变送器技术参数

型号：普通型：BS

          隔爆型：FBB-Ex

          本安型：FBI-Ex

电源电压：24VDC（2线制）

精度：±1.5%FS (H≥1000mm) ±2.5%FS (H < 1000mm)

输出电流：4～20mA 盲区输出：20mA

负载能力：600Ω

工作温度：-20℃~+80℃ 防护等级：IP65

防爆等级：Ex dIICT4 (隔爆型）  Ex ia II CT4 (本安型）

电缆接口：普通型：Pg11

防爆型：M20×1.5内螺纹

报警开关技术参数

普通型：

常开触点：KO（液位低于开关位置，开关打开）

常闭触点：KC（液位低于开关位置，开关闭合）

常开常闭触点可选：单刀双掷 KCO

                           （运用于任何液位位置）

隔爆型：

常开触点：FO（液位低于开关位置，开关打开）

常闭触点：FC（液位低于开关位置，开关闭合）

常开常闭触点可选：单刀双掷FCO

                           （运用于任何液位位置） 触点容量：220VAC, 1A

防护等级：IP65

防爆等级：Ex dIICT4 (隔爆型）

电缆接口：普通型：Pg11

防爆型：M20×1.5内螺纹

开关特性：记忆开关，具有保持功能
