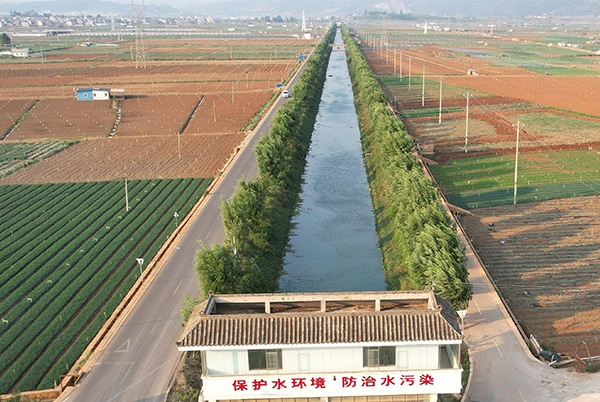

在传统灌区管理中，闸门的开启和关闭主要依靠人工操作，存在着操作繁琐、响应慢、精度低等缺点。随着科技的不断进步和农业现代化的推进，为了提高灌溉效率，减少人力成本，灌区闸门自动化控制已经成为现代化农业发展的重要方向。
成都国科自动化十余年深耕水利水电行业，自主研发了一套可满足数据采集与处理、自动化远程控制等功能的灌区智能化远程控制系统。
一、灌区闸门自动化控制系统概述
国科ZK4000系列灌区闸门自动化控制系统，采用了计算机、光纤网络通讯和现场总线、现地控制单元、传感器、测控软件等多种现代化技术，具有自动化程度高、功能齐全、操作简单运行可靠等优点。
二、灌区闸门自动化控制系统的主要构成
（一）硬件设备
灌区闸门自动化控制系统的硬件设备主要包括传感器、控制柜、电动机、限位开关等。
1. 传感器
传感器是灌区闸门自动化控制系统中的重要组成部分，用于监测水位、流量等参数。常用的传感器有超声波水位计、雷达流量计等。这些传感器能够实时监测水情，并将数据传输至控制柜。

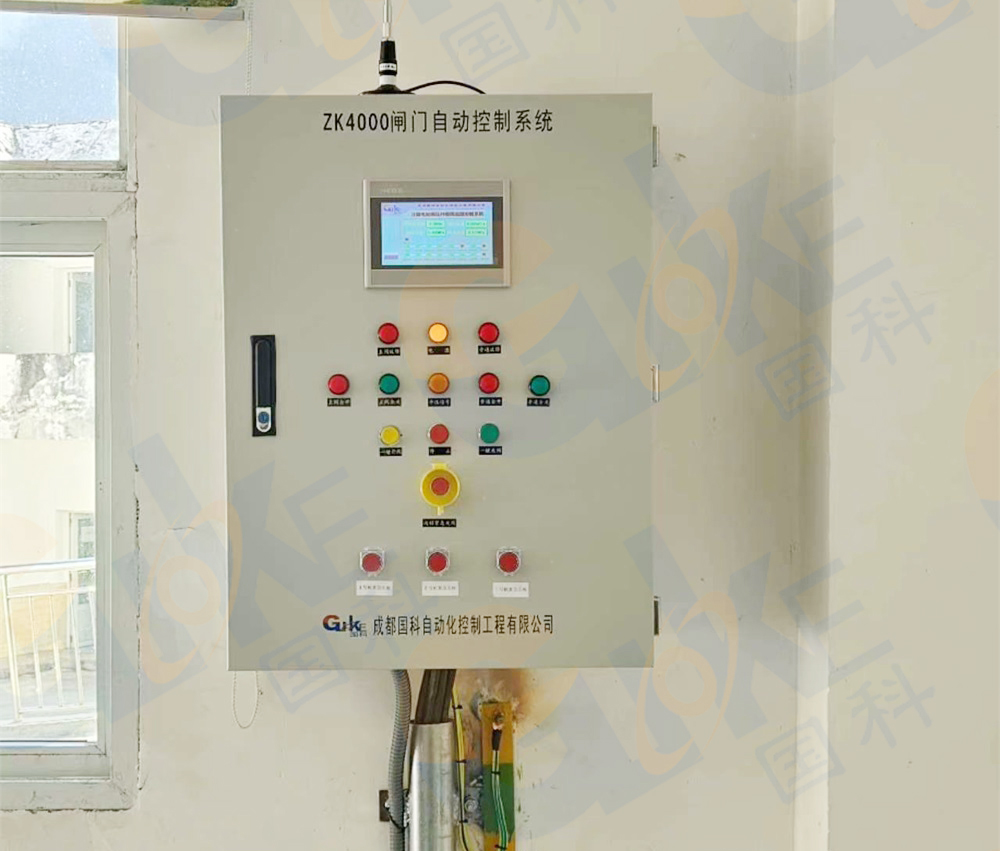

2. 控制柜
控制柜是整个闸门自动化控制系统的核心部分，负责接收传感器传输的数据，并根据预设的程序对电动机进行控制，实现闸门的开启和关闭。控制柜通常采用可编程逻辑控制器（PLC）作为主控制器，具有高度的稳定性和可靠性。
3. 电动机
电动机是驱动闸门动作的设备，一般采用交流电机或直流电机。电动机通过减速器与闸门连接，根据控制柜的指令转动，实现闸门的升降。
4. 限位开关
限位开关是保障闸门安全运行的设备，用于限制闸门的开启和关闭位置。当闸门运行到指定位置时，限位开关会发出信号，控制电动机停止转动，防止闸门过开或未开到位的情况发生。
（二）控制软件
灌区闸门自动化控制系统的控制软件是实现自动化控制的核心部分，主要包括人机界面、控制算法等。

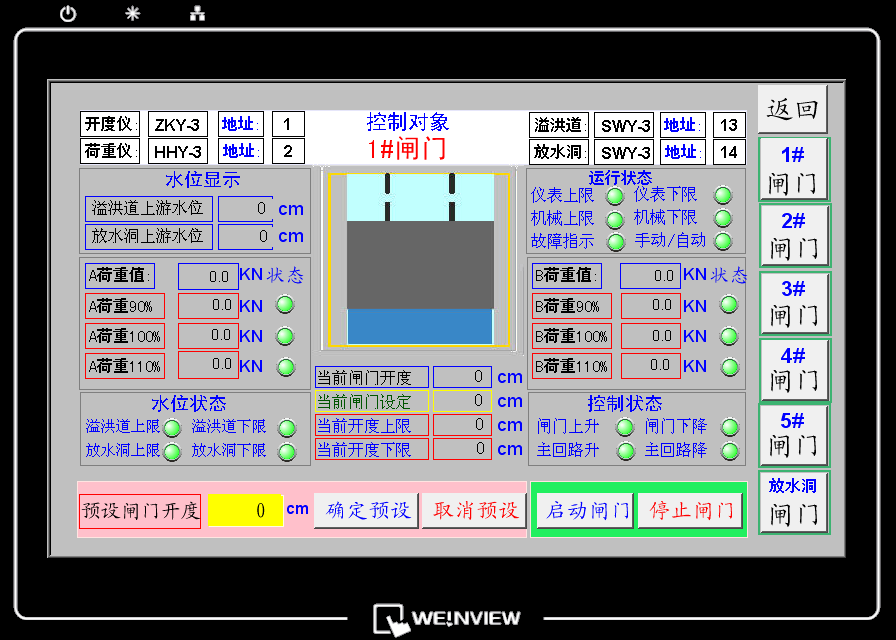

1. 人机界面
人机界面是操作人员与控制系统进行交互的平台，通过友好的界面展示系统运行状态、设备参数等信息。操作人员可以通过界面进行远程控制、参数设置等操作。人机界面可以采用触摸屏、计算机等显示设备实现。
2. 控制算法
控制算法是实现闸门自动化控制的核心部分，根据水位、流量等参数的变化，自动计算出闸门的开启或关闭程度。常用的控制算法有PID控制、模糊控制等。这些算法能够根据实际情况进行自适应调整，提高系统的稳定性和可靠性。
（三）通讯系统
通讯系统是实现灌区闸门自动化控制系统远程监控和管理的重要手段。通过通讯系统，可以将传感器、控制柜等设备连接成一个网络，实现数据的实时传输和控制指令的远程发送。常用的通讯协议有Modbus、Profibus等，通讯介质包括光纤、无线等。通过通讯系统，可以实现对灌区闸门的远程监控和调度，提高管理效率和水资源利用效率。
