一、系统介绍

国科JSF油压自动控制系统，适用于水轮发电机组调速器油压及主阀（蝶阀、球阀、闸阀）油压装置的自动控制，油压控制系统采用高性能PLC为核心控制单元，并配置自动补气装置、软启动器、多功能组合阀、压力、液位监测变送器，以及液晶显示设定单元等可靠器件，实现油压装置的自动补油、自动补气、保证机组或公用设备的安全、可靠运行。

二、系统构成

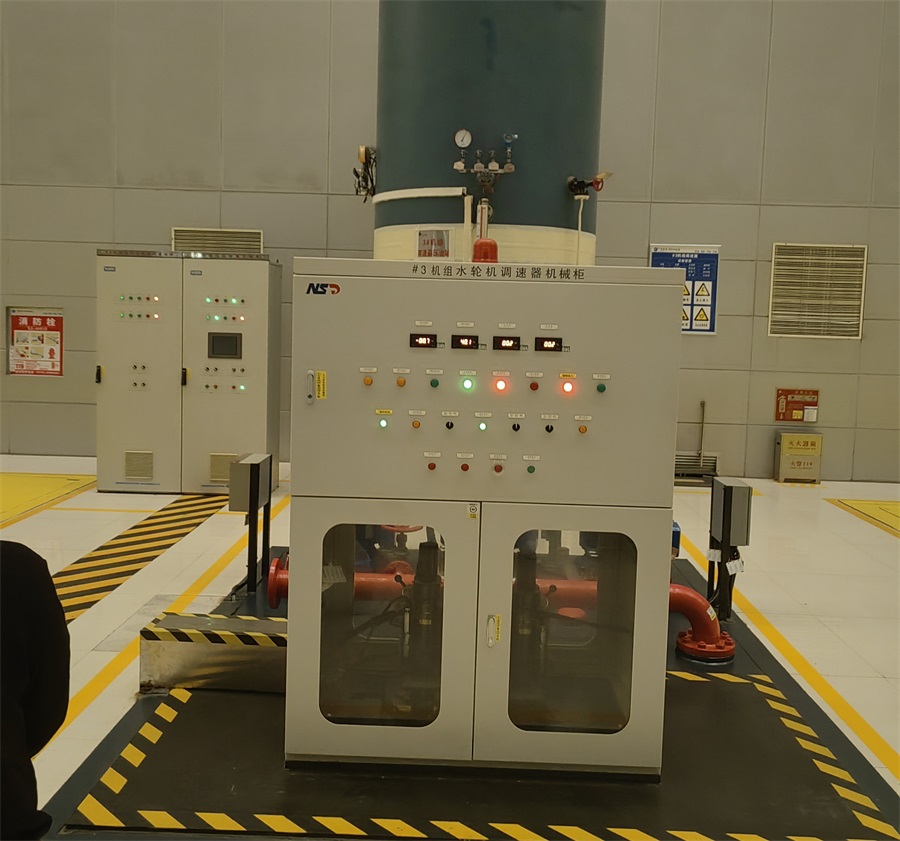

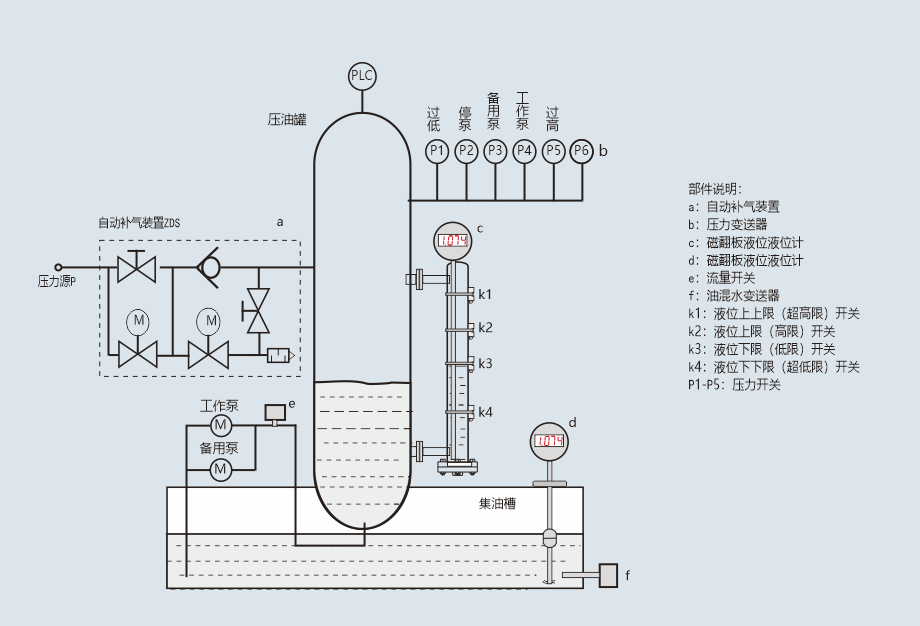

国科JSF油压装置自动控制系统由三部分组成，包括信号监测单元、中央处理单元、执行控制单元等部件。

• 信号检测单元：由压力变送器、压力开关、油位信号器等监测元件组成。PLC控制单元采集信号采集元送过来的模拟量、开关量信号，进行比较处理，并发送控制指令到执行控制单元；

• 智能控制单元：JSF油压控制装置，采用进口PLC并配置相应的扩展输入输出模块，采集信号单元的模拟量、开关量信号，完成核心的数据处理，并给出准确的控制指令到执行控制单元，完成控制目的；

• 执行控制单元：由软启动器、接触器、电磁阀或电动执行器构成，完成最终的控制目的。

三、系统功能

——自动补气，保证油压装置的压力在正常的工作范围

——自动补油，自动调节油压装置的油位

——系统保护，控制油泵点击低转矩启动、油泵延时加载。油泵电机低转矩停机，消除油压系统停机振动，保护油泵安全，延长使用寿命。自动补油油压以外超高时，组合阀安全保护功能可自动控制回油，保证系统功能正常、设备安全。故障报警，控制装置发生故障时，可输出报警信号，控制系统可检测的报警信号包括油位异常报警、油压异常报警设备故障报警。

——主、备用泵切换：按频次或手动实现主、备用泵的切换

——参数设置、状态显示：可依据工况的变化，方便设置油位限值、油压限值，装置的工作状态通过液晶屏清晰显示。
